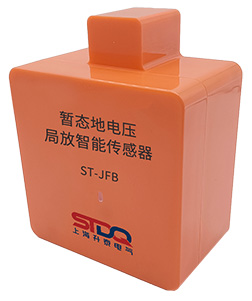

ST-JFB暂态地电压智能传感器


概述:

三合一传感器智能数据采集单元是一款用于高、中、低压电力开关柜。该装置需要配合开关柜局放监测智能传感器(三合一)一起使用,它是集在线特高频、地电波/超声波/特高频、数据采集、数据分析于一体的多功能局放检测产品。该装置提供通讯接口可与计算机监控系统连接,支持 RS485 接口 MODBUS-RTU 通讯协议,通讯波特率 9600,开关柜局放监测智能传感器(三合一)采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安装,而且在设计上采用了多种抗干扰措施,能够在电力系统中稳定运行。

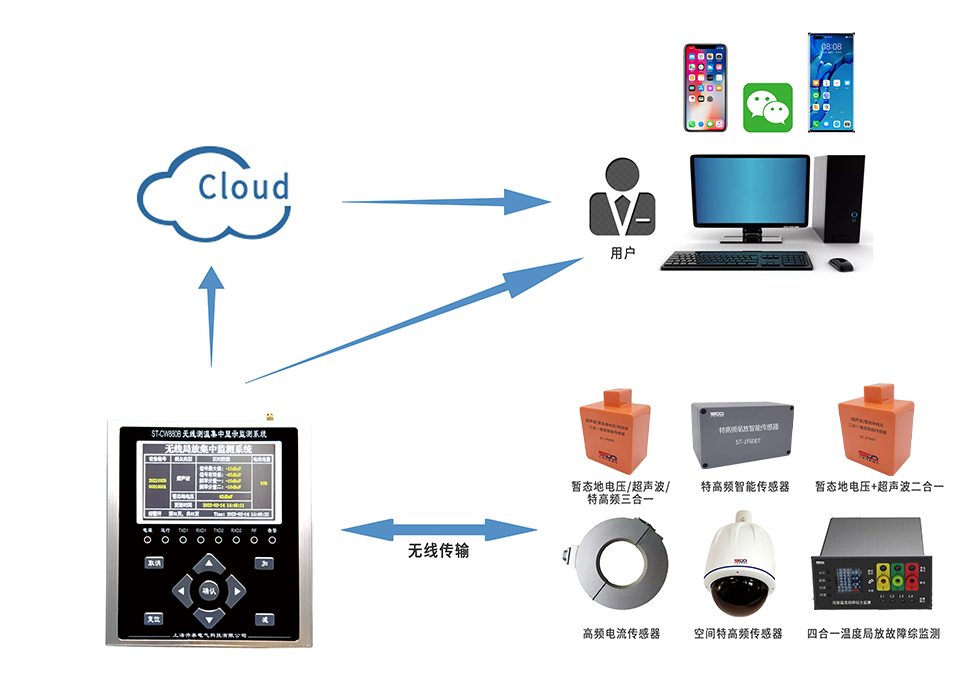

局放组网图:



主要功能:

1、地电波/超声波/特高频原理定时数据采集,建议同一个配电室内的三合一使用同一台采集器采集数据。

2、上传 TEV/AE/UHF 局放采集均值和峰值。

3、在线采集单元上传均值、峰值、报警等级、图谱等数据。

4、具有设备参数配置功能,可进行主要参数编程设置。

5、具有 RS485 通讯接口,特殊应用可定制以太网接口。

6、数据通讯功能,所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。


技术参数:

工作电源

AC/DC 220V

传感器通道

单机系统支持1-32个三合一终端传感器

工作环境温度

-20℃~+70℃

工作环境湿度

≤95%RH

通讯接口

RS485接口,采用MODBUS-RTU通讯协议

波特率:9600

停止位:1

数据位:8

电气接点温度采集器(主机)与无线接收模块之间在空旷时的通讯距离

可达300米

RS485通讯距离

<1200米
