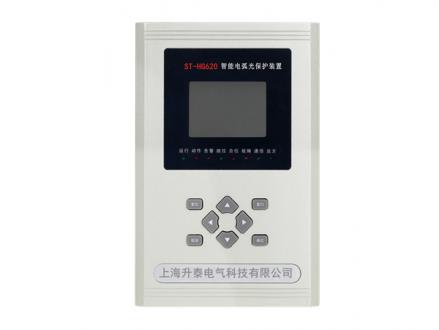

ST-HG620母线弧光保护装置

概述:

在我国,中、低压母线短路故障中,重点设备和人员伤害主要由电弧光引起,然而,我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低,动作速度慢,往往会延长故障切除时间,从而进一步扩大设备损坏程度,甚至会引起“火烧连营”的恶性事故,冲击变压器一次运行,影响整个电网的安全运行。

弧光保护系统是我公司根据国内实际情况,吸收国外电弧光保护的特点,结合行业检测及保护配置相关规程,自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理,具有保护动作速度快、可靠性高等特点。


电弧光产生的原因:

引起开关柜弧光短路故障的原因很多,一般分为以下五类

1、绝缘故障:主要是柜中绝缘材料爬距不足,未满足加强绝缘要求,在脏污环境,天气潮湿下发生绝缘故障。另外,由于绝缘材料材质缺陷,运行年限较长的开关柜,在强电磁场作用下绝缘老化,也可能造成绝缘损坏而导致故障。

2、载流回路不良:由于一些接头截面不够,紧固螺栓松动,手车柜触头接触不良,在大电流流过时引起发热,冒火进而引起相间,相对地击穿等等。

3、外来物体的进入:如小动物(老鼠等)进入开关柜内部,或维修人员在工作完成后将工具遗留在开关柜内。

4、认为操作错误:如走错间隔,误操作,未对工作区域进行接地,未对工作区域进行验电等。

5、系统方面的原因:如系统容量增大,接地方式改变,电缆应用增多,保护及自控装置配置不当,系统谐振过电压等。


电弧光的危害:

开关柜内的发生短路弧光的功率可高达100MW,电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长(如下图所示),燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜,高明亮的弧光和有毒气体对人体也有巨大的伤害。


技术参数:

主要参数

功能

应用

工作电源

电源

AC/DC85~265V(AC工频:50Hz)

功耗

正常运行5W;装置动11W

电流输入

额定值In

5A/1A

测量范围

保护电流:0~20 In  测量电流:无

功耗

不大于0.5VA

电参量误差

保护电流

不大于2%

保护频率

0.1Hz

弧光信号输入

通道数

16路/32路可选

传感器类型

线缆型/光纤型可选

检测光类型

可见光/紫外光可选

动作时间误差

纯弧光保护

不大于±10ms

双判据保护

不大于±20ms

继电器输出

通道数

15路

工作电压

AC250V/8A

输入方式

无源接点

隔离方式

光电隔离,隔离电压2500V

模拟量输入

信号类型

直流电流/直流电压

测量范围

4-20mA / 0-5V

测量精度

0.5%

485通讯

通讯接口

RS485标配2路

隔离类型

光电隔离,带防雷保护

波特率

4800bps~57600bps

通讯规约

Modbus

CAN

通讯接口

CAN标配1路

隔离类型

光电隔离,带防雷保护

波特率

500k bps

通讯规约

Modbus/自定义

以太网

网络参数

两路以太网,10M/100M自适应,IEC60870-5-103

B码对时

通讯接口

RS485差分电路


产品生产图:
