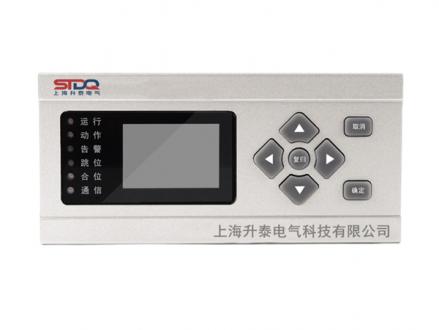

ST-HG610馈线弧光保护装置

装置概述:

1、应用范围

馈线弧光保护装置适用于35KV及以下电压等级,既可以分散在开关柜就地安装,也可以集中组屏安装,提供以太网、RS485通讯与CAN通讯接口,可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。


2、装置特点

1)全汉化液晶显示,人机界面清晰易懂,操作整定极为方便;

2)完整的异常记录、事件记录、操作记录,所有信息掉电保持;

3)可选配以太网通讯接口,集成了 IEC60870-5-103通讯规约;

4)另配备RS485通信接口,并集成了MODBUS标准通信规约;

5)另配备CAN通信接口, 并集成了MODBUS标准通信规约;

6)外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能;

7)具有完整的断路器操作回路。


3、装置结构

(1)结构

采用标准机箱,整面板、背插式结构,嵌入式、后接线安装方式,强弱电隔离,大大加强了其产品的电气性能。

(2)插件

本装置的插件包括CPU插件、AC和MMI插件:其中CPU插件为装置的核心,为高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能,同时带有出口、开入和通讯功能;AC插件包括电源和模拟量采集。


01、CPU

a) CPU系统

CPU系统由高度集成微处理器CPU组成。CPU模件具有极强的数据处理,可以实现各种复杂的故障处理方案和记录大量的数据信息。

b) 开关量输入及输出部分

开入量电源由装置电源DC24V本身提供,采用光耦隔离。

开出是用于驱动出口的继电器, 共有2个,一个为跳闸继电器,一个为信号出口继电器。

c) 通信部分

本插件内具备通用性接口的RS485、CAN及以太网总线网络芯片。

d) 时钟回路

插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。

另外,CPU插件采用了多层印制板及表面封装工艺,外观小巧,结构紧凑,大大提高了装置的可靠性及抗电磁干扰能力。


02、开入、开出回路

a) 弧光检测回路:设置有4路弧光信号接口回路,可选择光纤式及线缆式两种传感器,均采用装置内部供电方式,针对不同的应用需求,提供可见光式、紫外光式及带自检式等多种传感器类型。

b) 开入回路:设置有3路外部开入回路,均采用DC24V直接开入方式,装置软件采取了防抖措施,避免了误发信。

c) 逻辑继电器:逻辑继电器由CPU插件直接驱动,这类继电器包括:跳闸继电器、信号继电器。


03、交直流回路

a) 开关电源:定制高可靠性开关电源,输出可选择为DC48/110/220或AC110/220.

b) 模拟量采集:外部电流经隔离互感器隔离变换后,由低通滤波器输入至模数变换器,CPU经采样数字处理后,构成各种数字式保护继电器,并实时计算各种测量值。UA、UB、UC、IA、IB、IC、I0端子为保护模拟量输入。


04、人机对话插件(MMI)

人机对话(MMI)插件主要功能是显示保护CPU输出的信息,本插件上的显示窗口采用四行,每行八个汉字的液晶显示器,人机界面清晰易懂,配置通用的键盘操作方式,使得人机对话操作方便、简单。本插件上还配置了灯光指示信息,使本装置的运行信息更为直观。

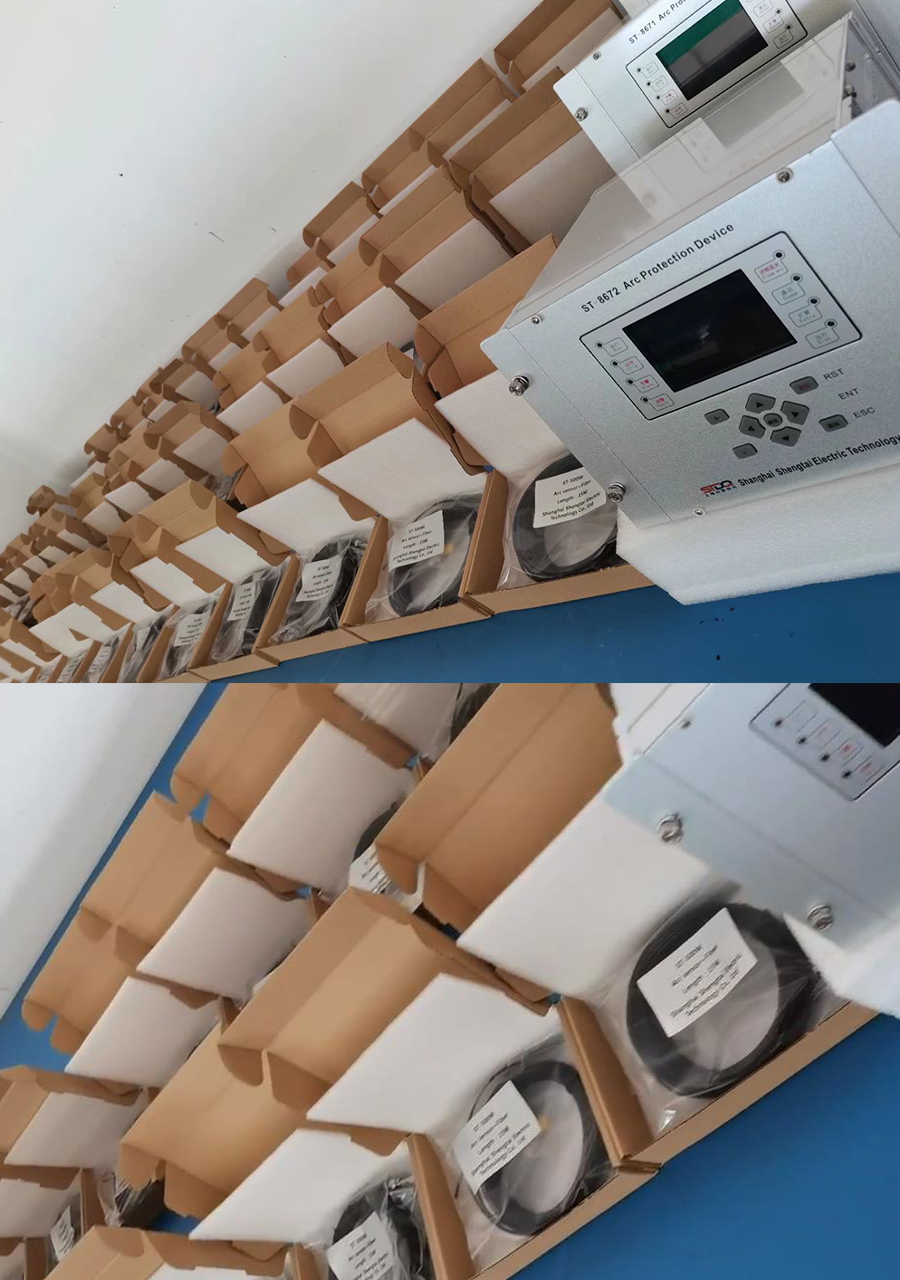

产品生产图:
