ST-JFI高频电流脉冲局放智能传感器


概述:

高频局部放电检测方法是用于电力设备局部放电缺陷检测与定位的常用测量方法之一,其检测频率范围通常 在3MHz到30MHz之间。高频局部放电检测技术可广泛应用于电力电缆及其附件、变压器、电抗器、旋转电机等 电力设备的局放检测,其高频脉冲电流信号可以由电感式耦合传感器或电容式耦合传感器进行耦合,也可以由特 殊设计的探针对信号进行耦合。 高频局部放电检测方法,根据传感器类型主要分为电容型传感器和电感型传感器。电感型传感器中高频电流 传感器(High Frequency Current Transformer ,HFCT)具有便携性强、安装方便、现场抗干扰能力较好等 优点,因此应用最为广泛,其工作方式是对流经电力设备的接地线、中性点接线以及电缆本体中放电脉冲电流信 号进行检测,高频电流传感器多采用罗格夫斯基线圈结构。

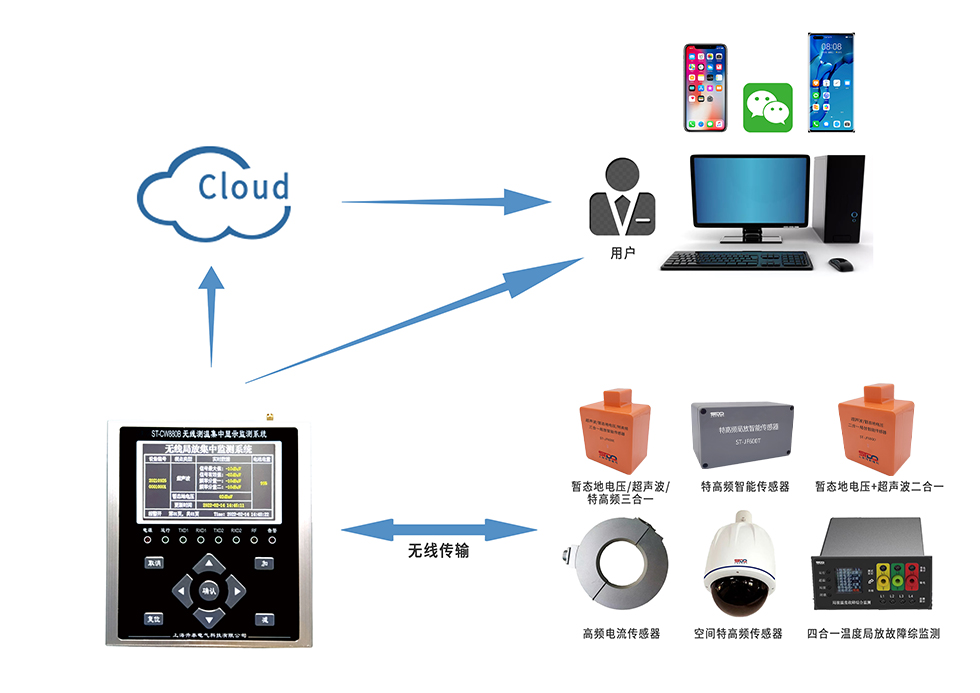

局放组网图:



技术优势:

(1)可进行局部放电强度的量化描述。

(2)具有便于携带、方便应用、性价比高等优点。

(3)检测灵敏度较高。


技术缺点 :

(1)高频电流传感器的安装方式也限制了该检测技术的应用范围。

(2)抗电磁干扰能力相对较弱。


技术参数:

项目

技术参数

HF高频检测频带

0.1~20 MHz

HF高频传感器传输阻抗

>10 mV/mA

HF高频检测动态范围

-5~5V

供电方式

内置锂亚电池/DC3.3V

传输方式

LORA/RS485

工频同步

内同步/无线同步

数据图谱

PRPS、累积PRPD

续航时间

不小于6年(采集频率默认5min)

通信传输距离

无线传输不小于500米

传感器重量

1kg

防护等级

IP67

工作温度

-40~85

工作湿度

95%,无凝露
